Сварочный вращатель позиционер

На сварочный вращатель стандартной комплектации устанавливаются патроны в размере 125 мм (трёхкулачковые), 160мм (трёхкулачковые и четырёхкулачковые). В комплекте с патронами идут ключ и обратные кулачки.

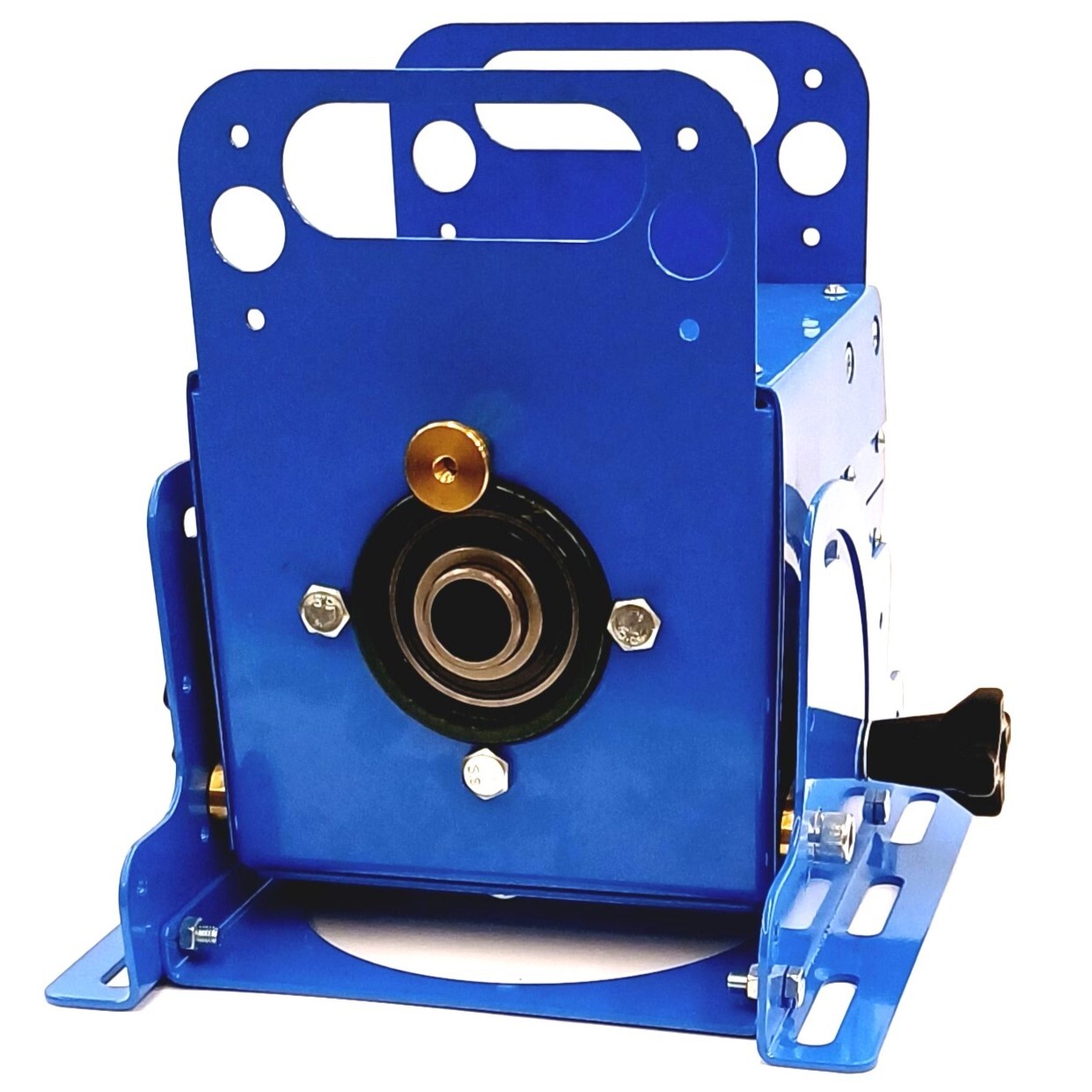

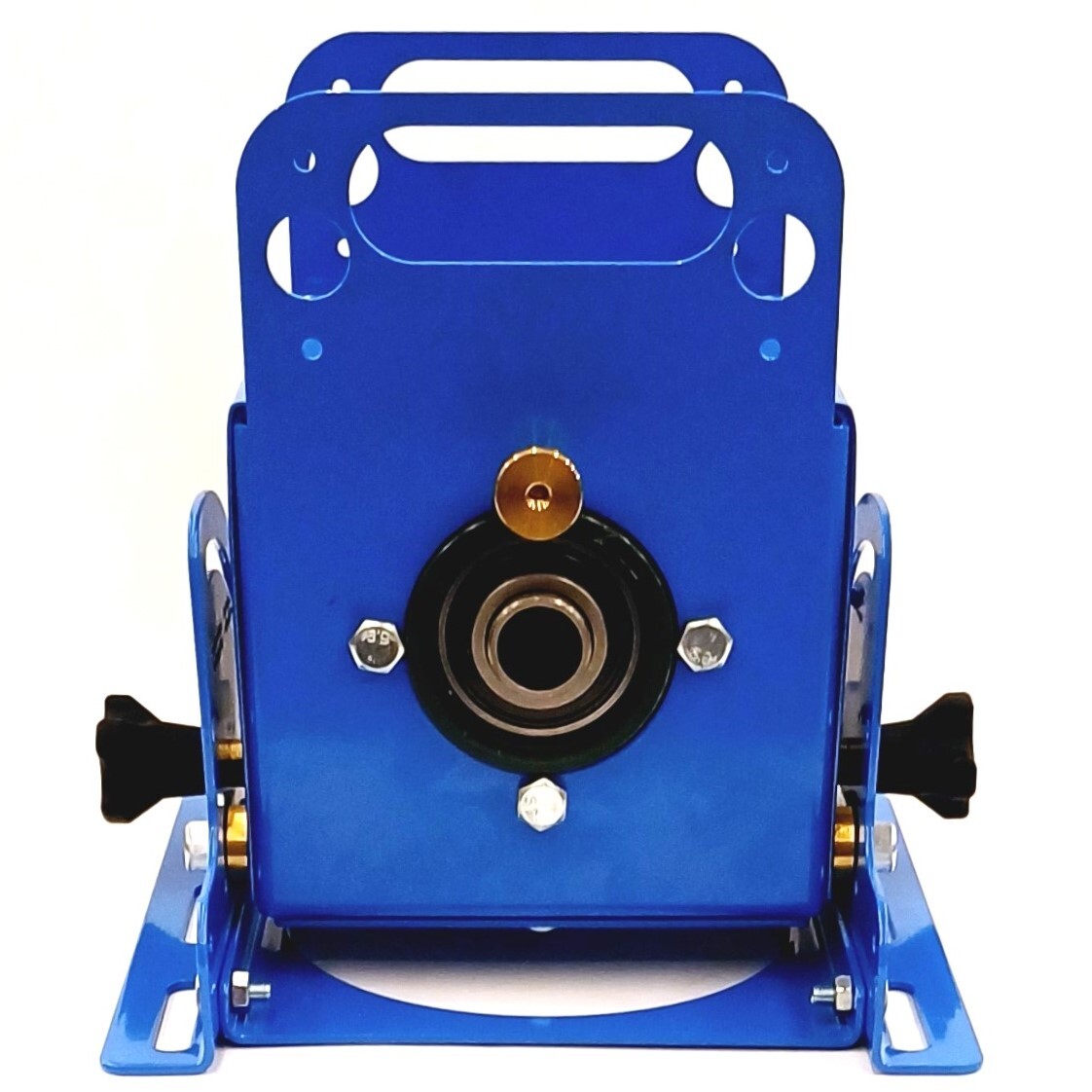

К латунному токоприёмнику можно присоединить клещи сварочного аппарата, а при использовании в вертикальном положении он касается сварочного стола. И если стол металлический, этого достаточно для передачи тока. Токоприёмник соединен с медной щёткой шиной 16 кв. мм.

Центральная ось вращения сквозная c внутренним диаметром ~30мм. Может использоваться для организации поддува инертными газами или для сварки тонких труб или прутков.

Для надёжного крепления оси установлены корпусные подшипники UCFC 207 имеющие большой запас прочности и надежности.

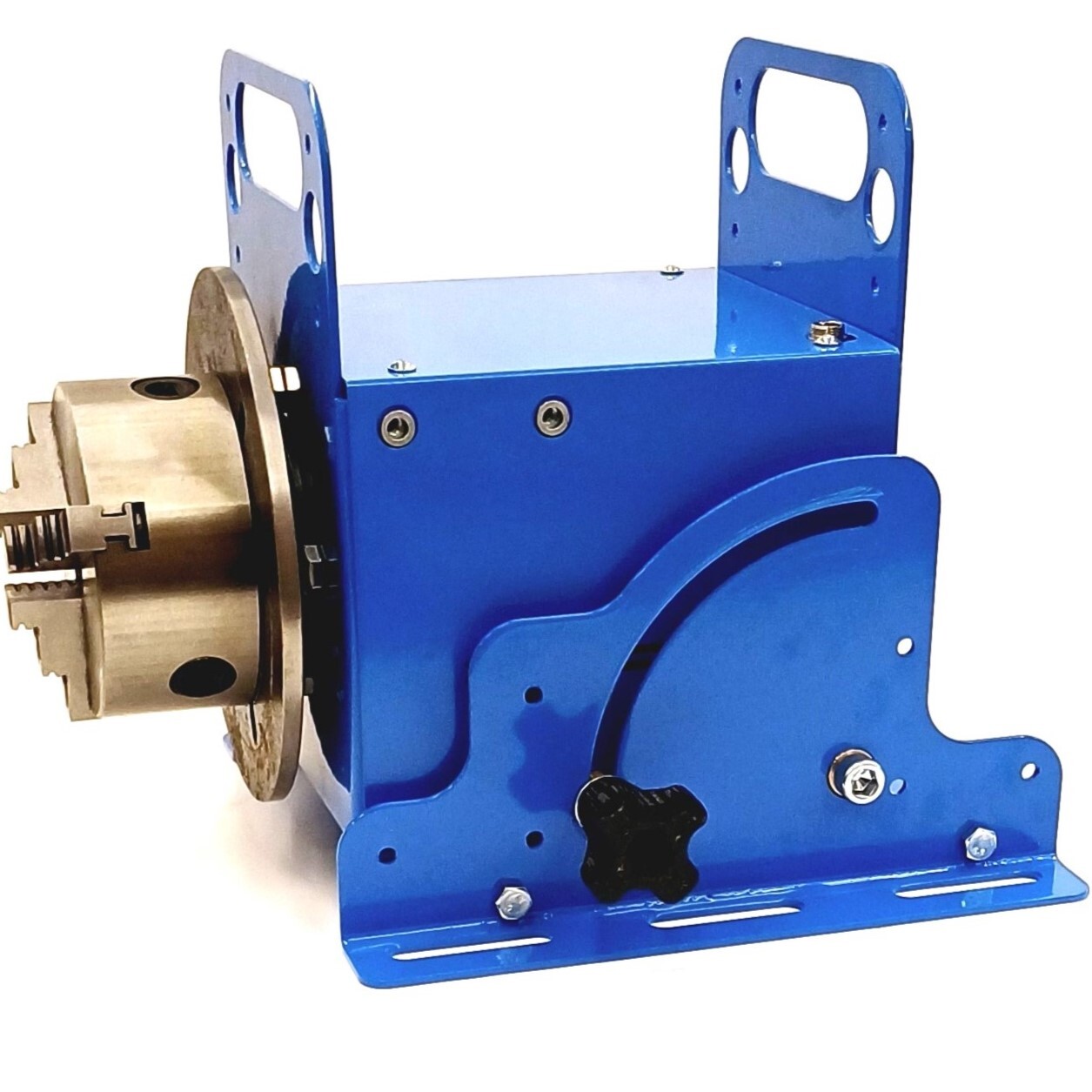

Сварочный вращатель имеет надёжную опору и устойчив в вертикальном положении. Высота от стола до патрона составляет всего 33-35см (в зависимости от размера патрона).

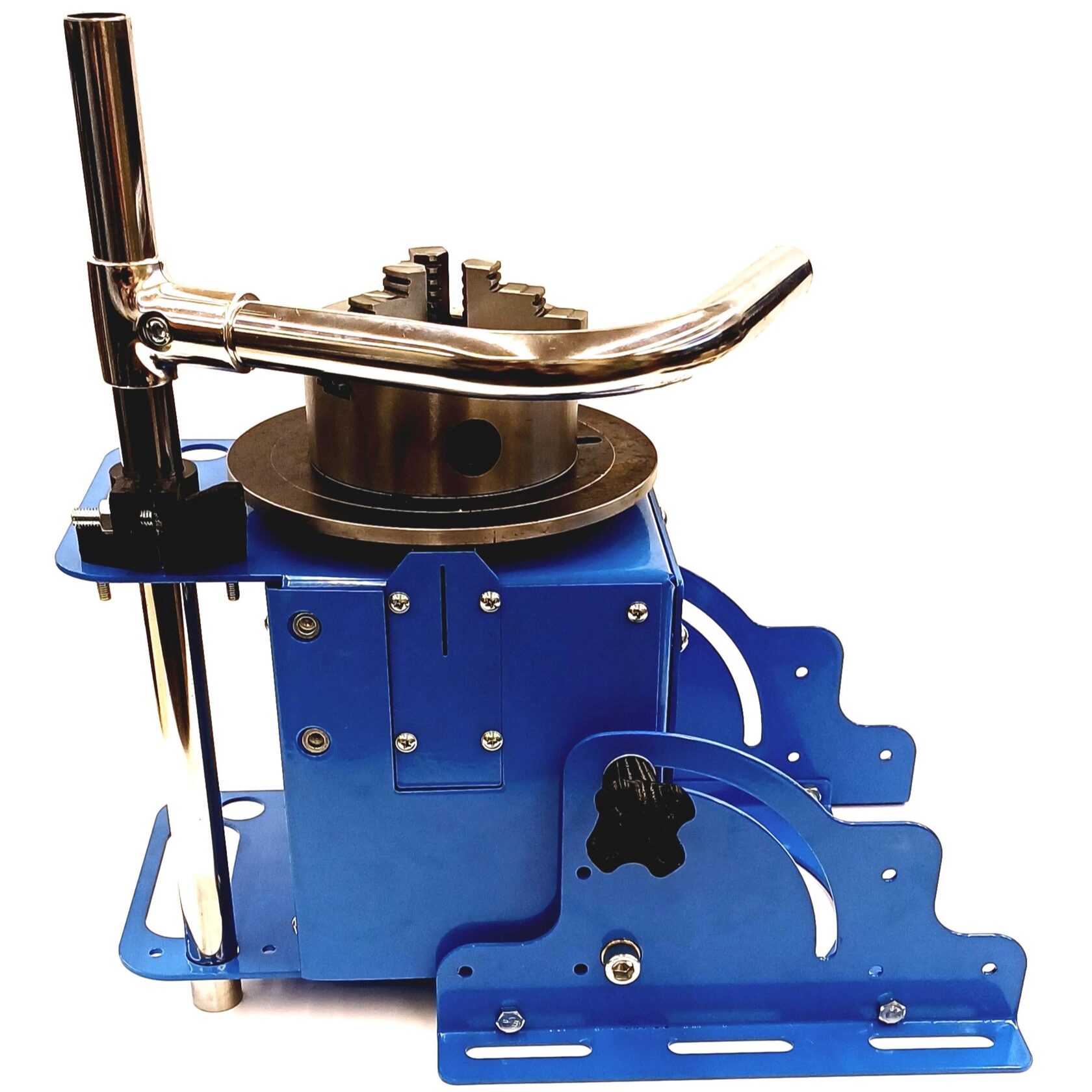

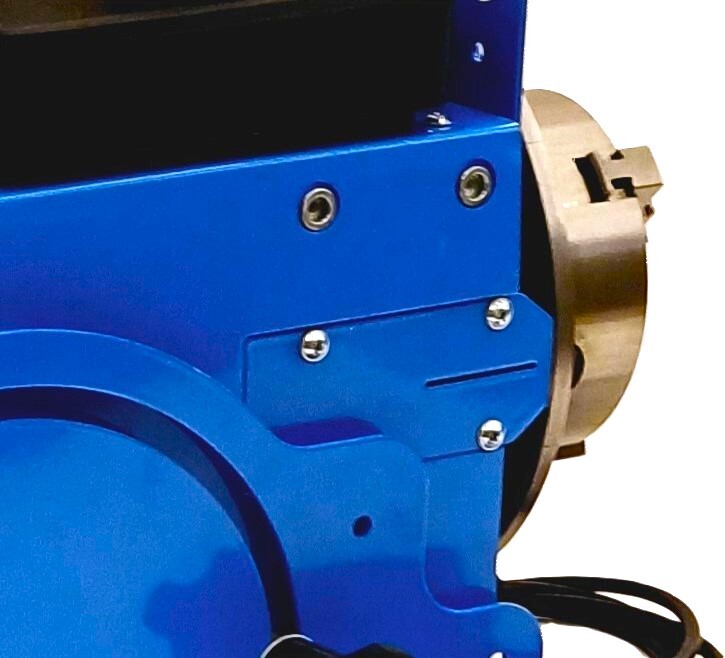

На корпусе вращателя множество точек крепления для подручников или других приспособлений для горелки (при использовании полуавтоматической или автоматической сварки).

Расстояние между отверстиями стандартизированное 56мм.

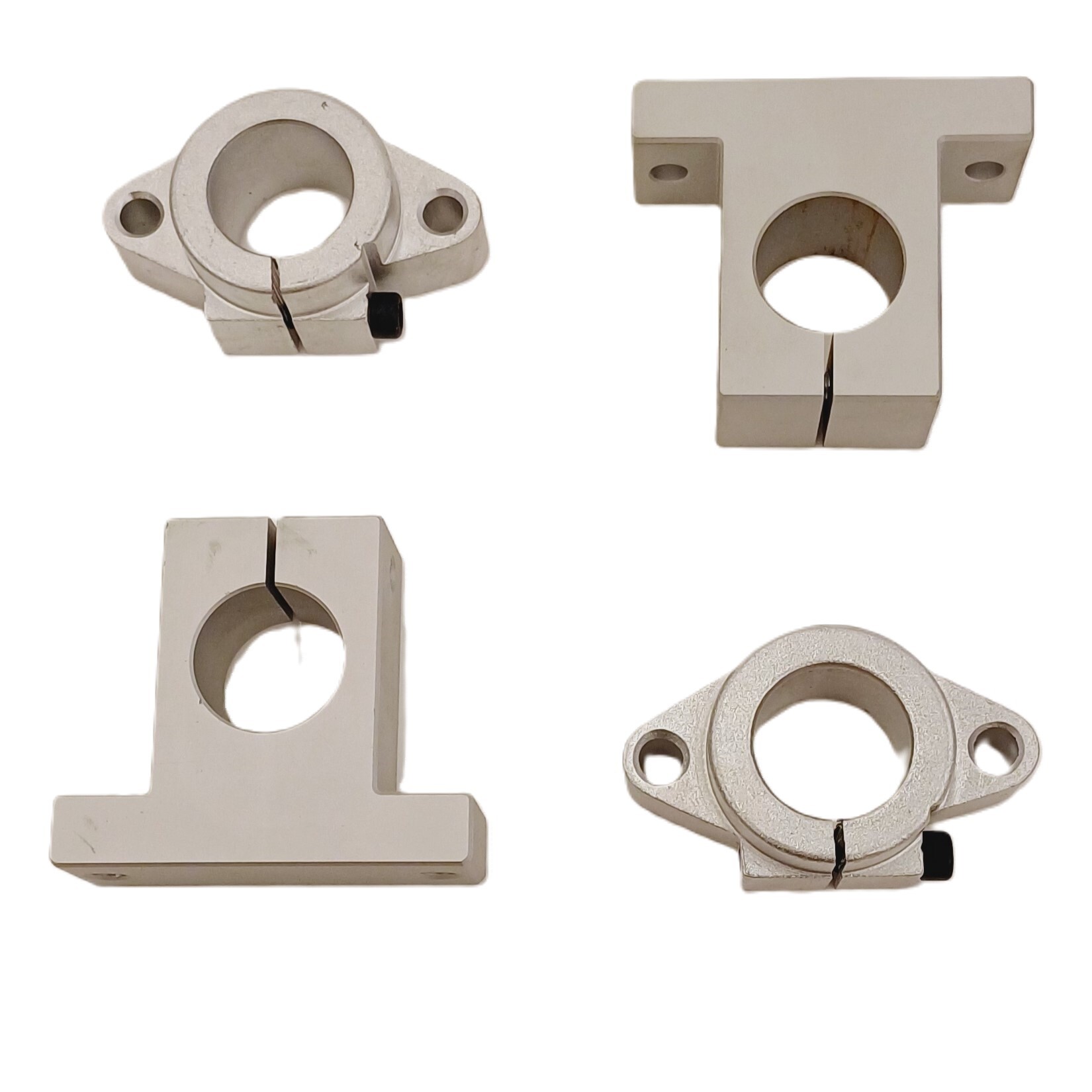

Рекомендуем использовать крепления для осей валов ЧПУ типа SK25 и SHF25.

Кроме того, для пересечения и крепления труб 25мм можно использовать мебельную фурнитуру, предназначенную для этих труб.

В качестве опции мы можем изготовить пластиковые крепления, напечатанные на 3D принтере, либо вы можете напечатать их самостоятельно (при наличии своего 3D принтера). Модели креплений предоставим бесплатно.

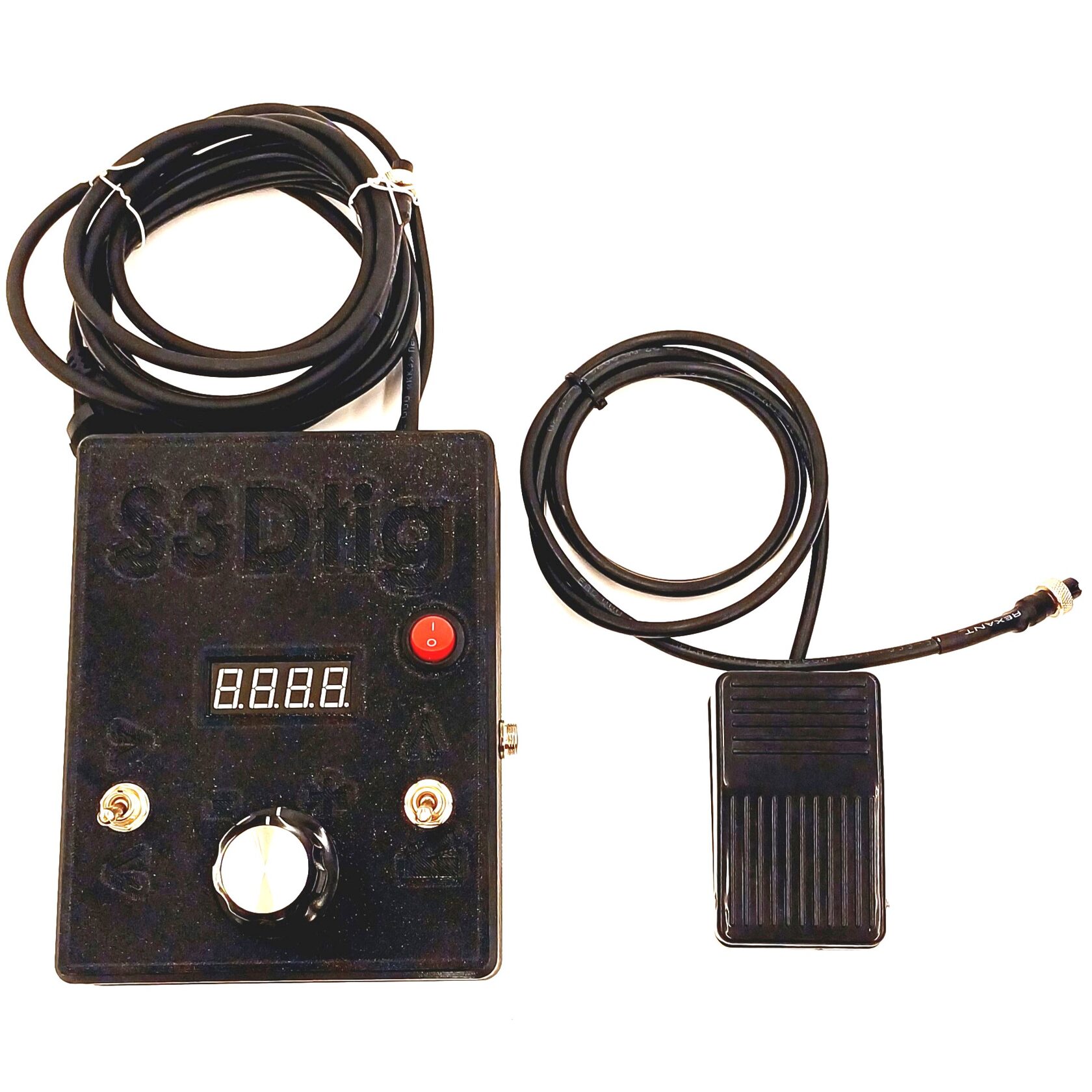

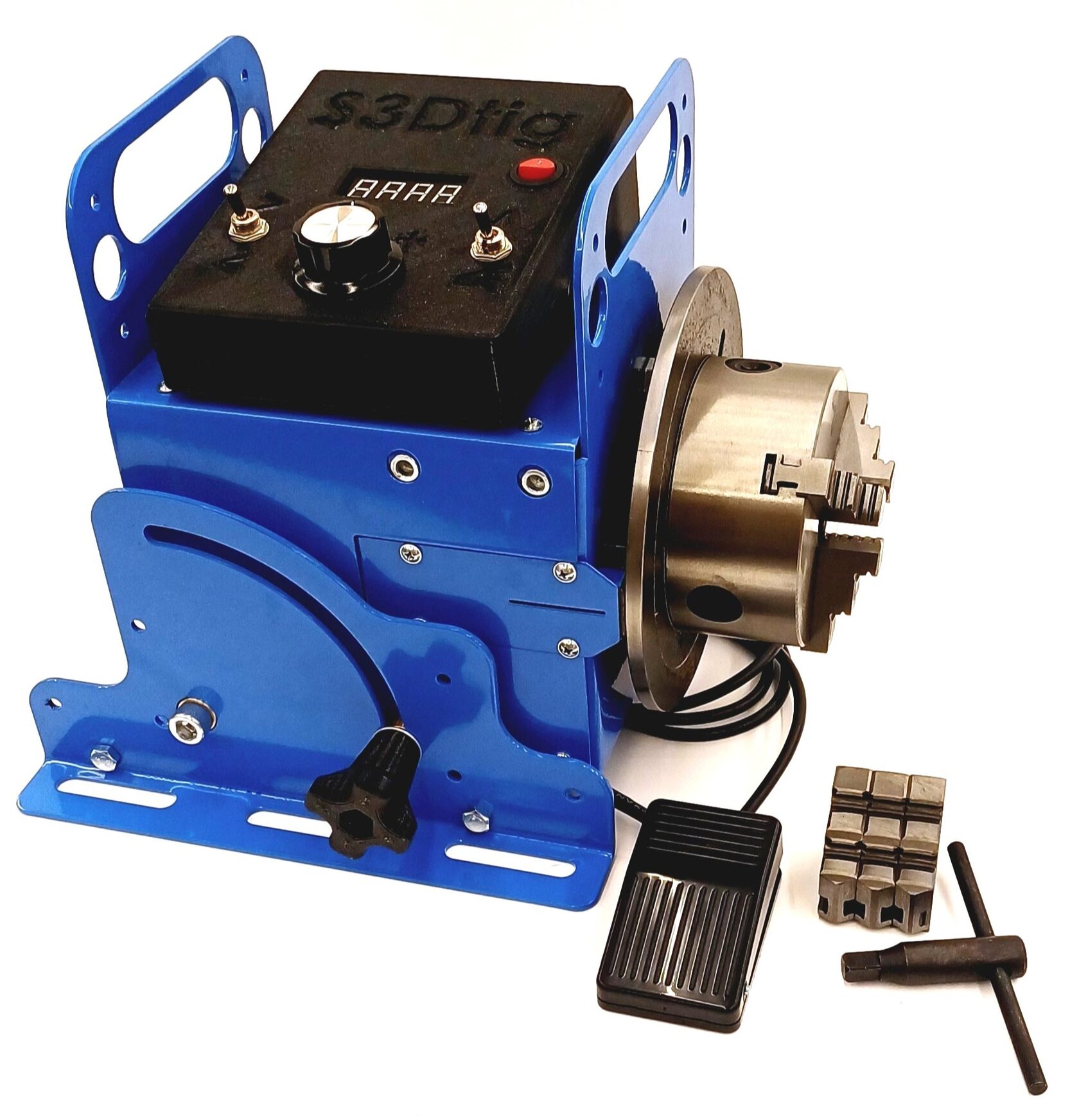

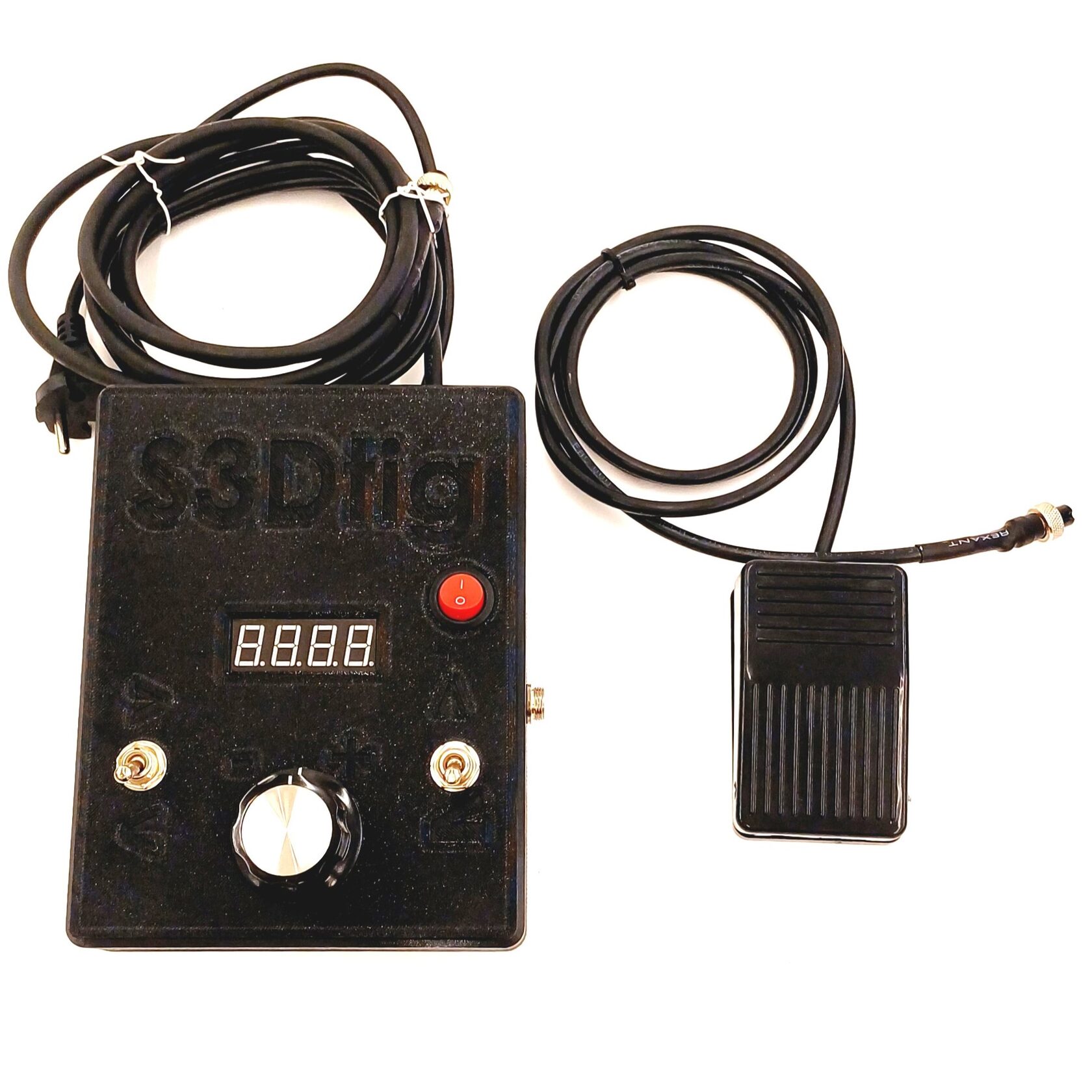

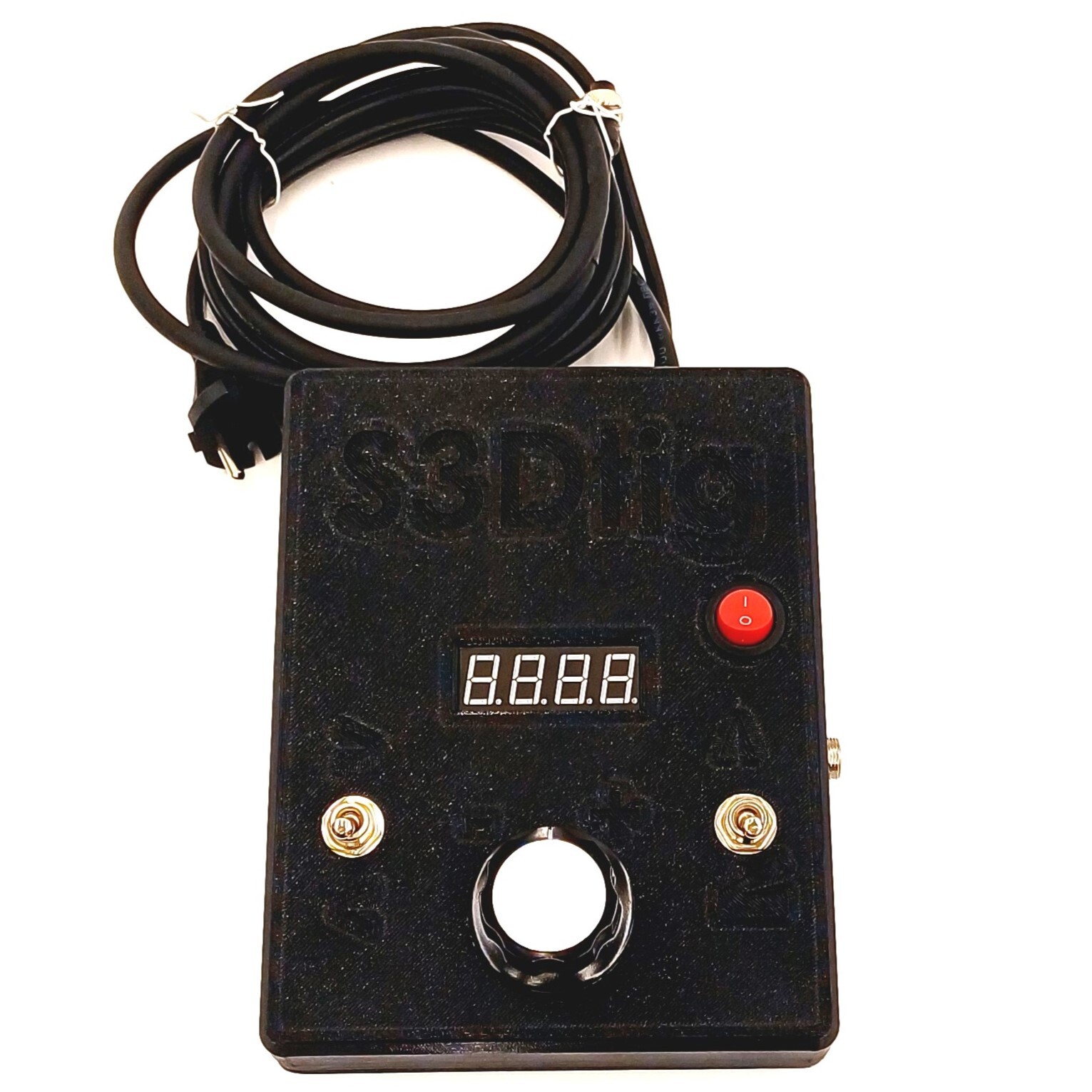

Включение/выключение вращения возможно тумблером на пульте управления или педалью (тумблер направлен на соответствующий силуэт педали, если она подключена к пульту).

Цифровой индикатор отображает точную скорость вращений от 0,1 до 26 об. мин. с шагом 0,1 об. мин.

Маленькую скорость вращения удобно использовать на деталях большого диаметра, а на максимальной скорости удобно шлифовать детали для подготовки к сварке.

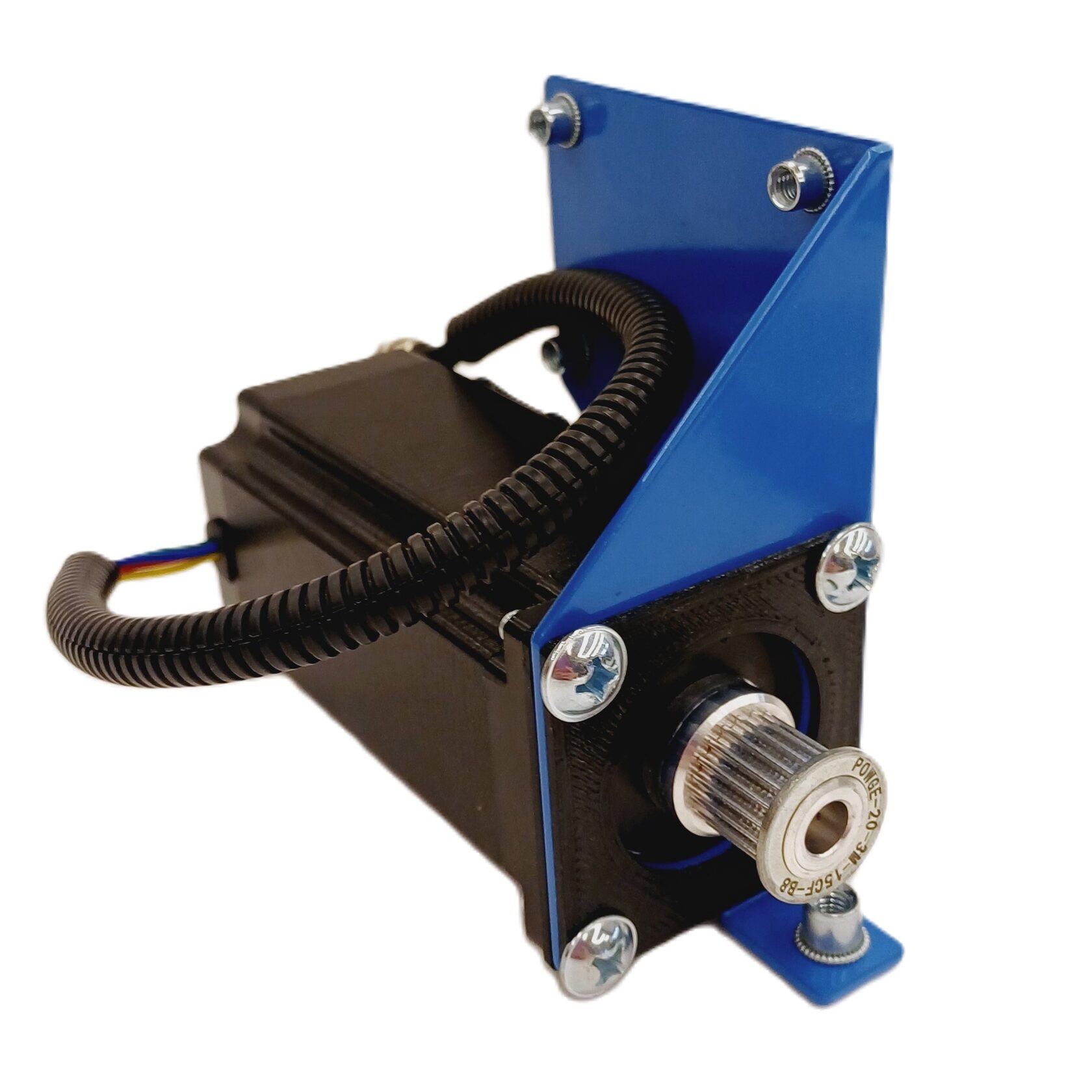

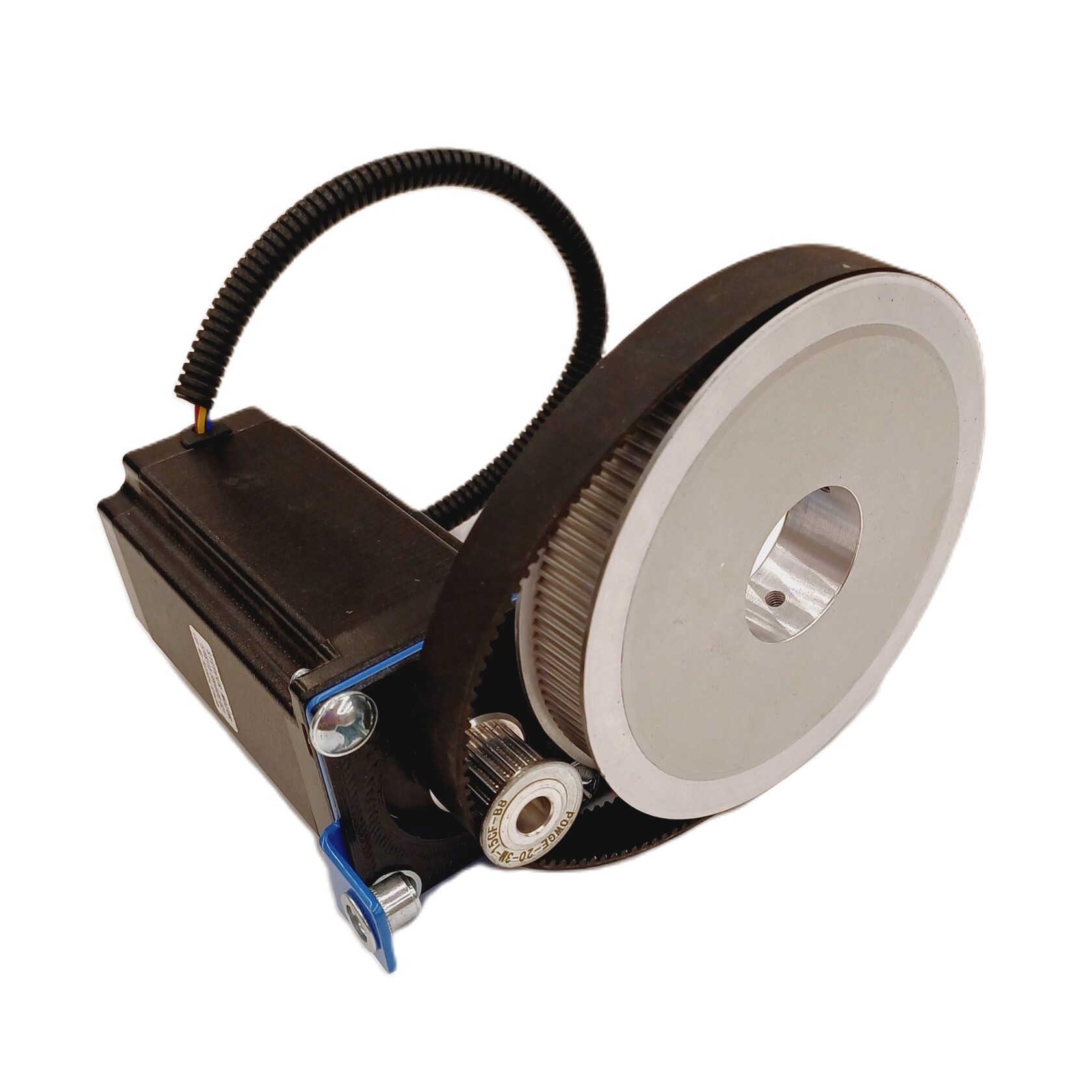

Для увеличения крутящего момента используется ременный редуктор 1/6. Максимальный крутящий момент ~12Нм.

Деталь можно поворачивать руками при необходимости, но удержание детали с большим угловым вылетом (например, отвода) в горизонтальном положении очень слабое. Если у вас детали не только круглые – обратите внимание на эту особенность конструкции.

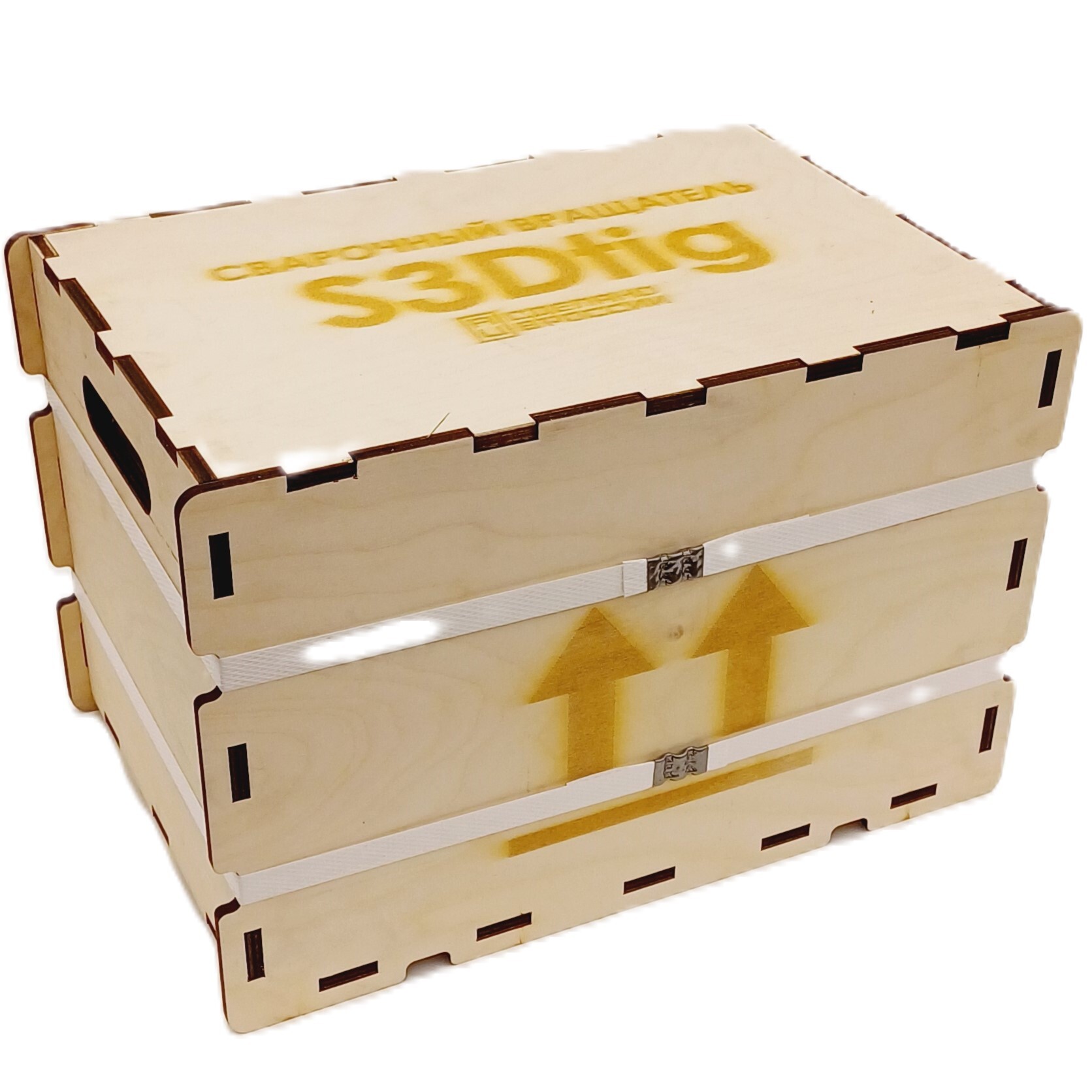

Сварочный вращатель упакован в прочную коробку из фанеры и надёжно закреплён. Вероятность повреждения станка при транспортировке минимальна.

Габариты упаковки 45х35х35 см.

Вес 27 кг (30 кг с патроном 160мм).

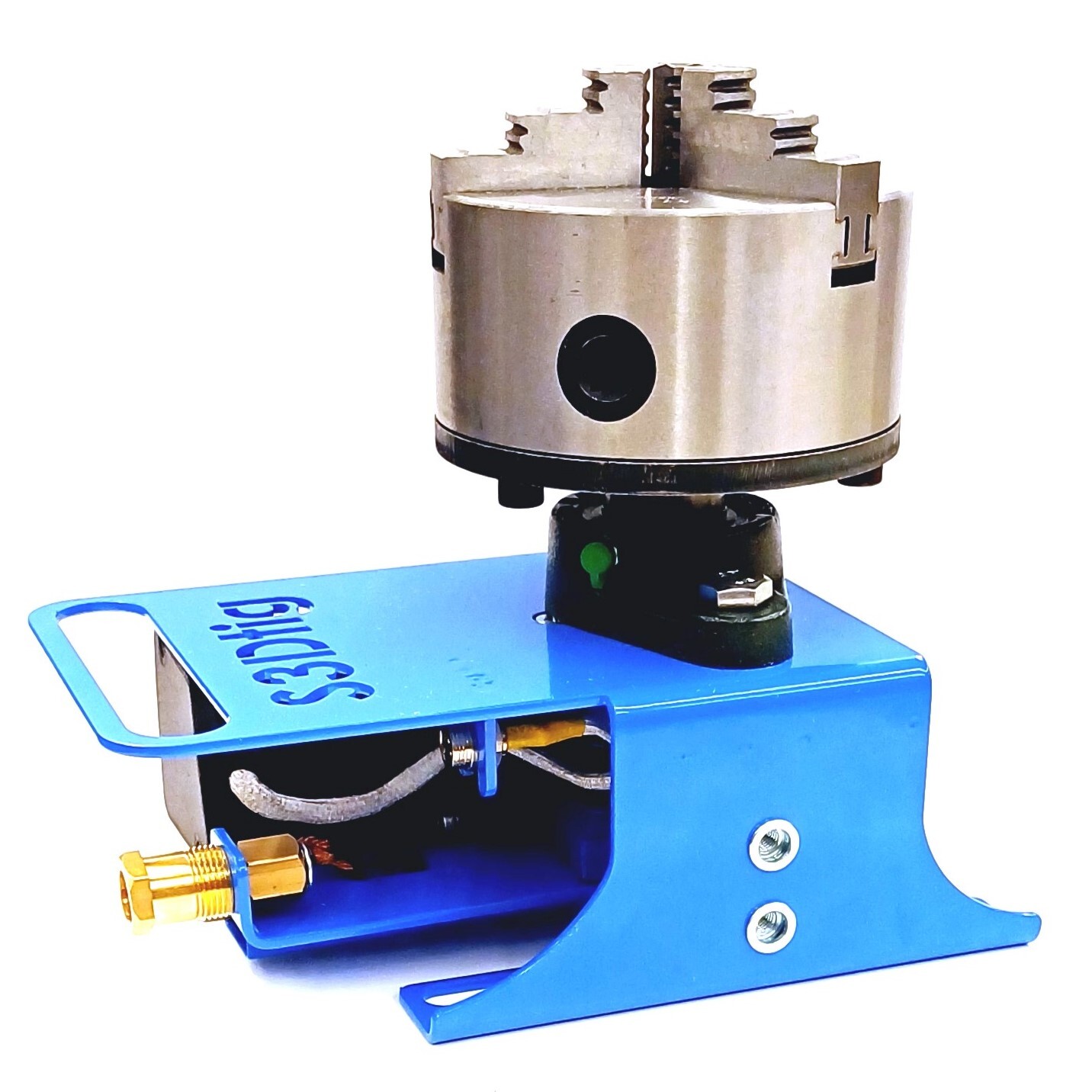

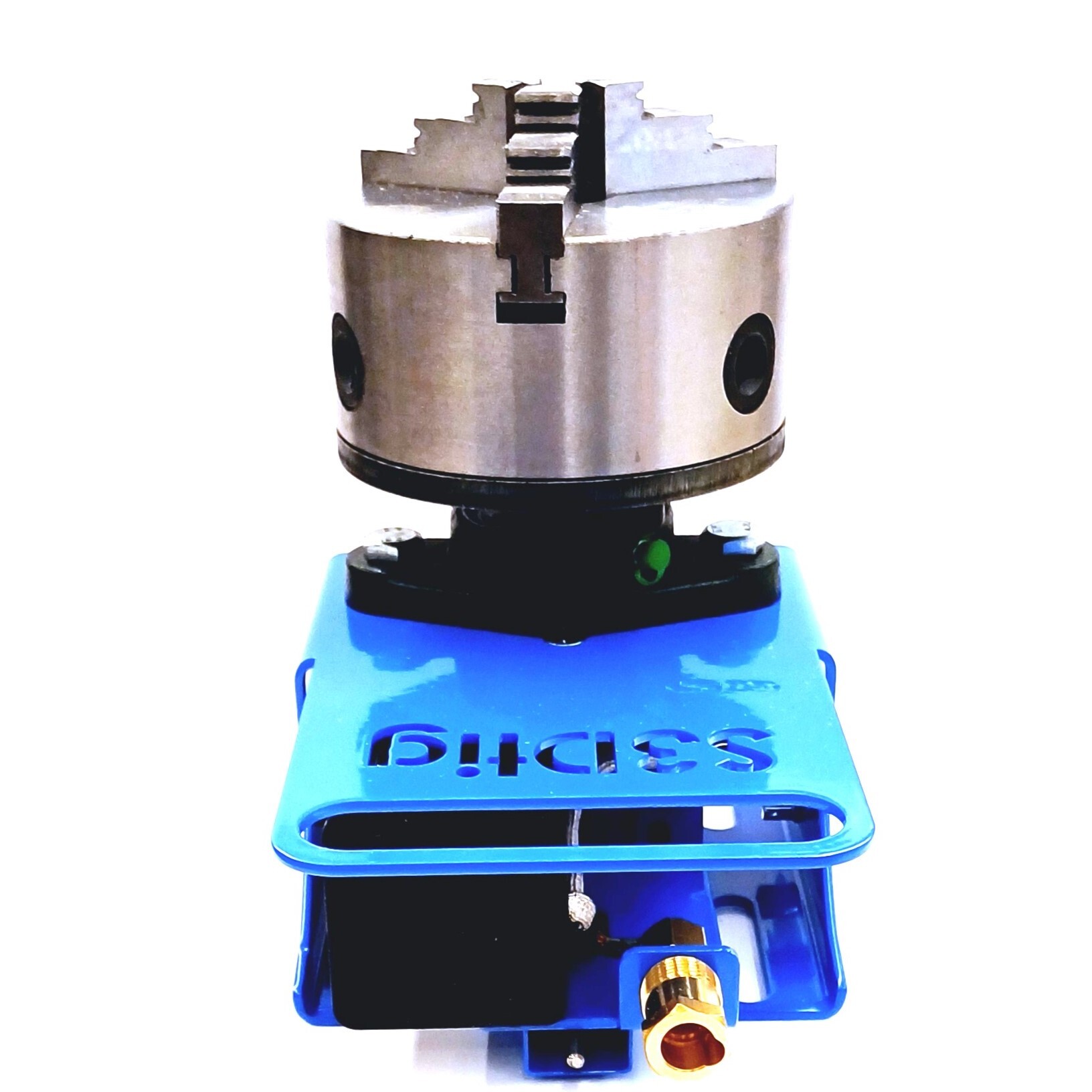

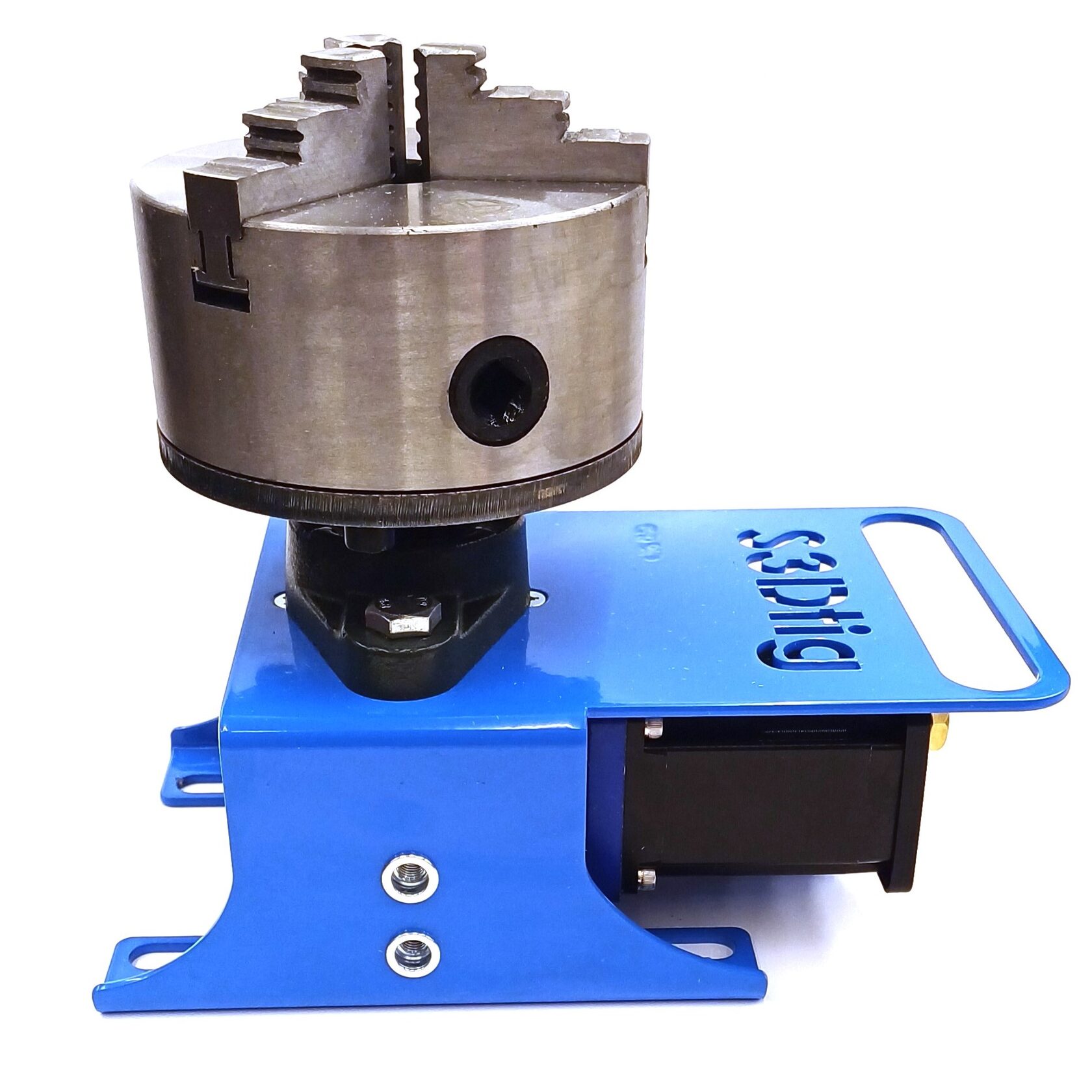

Сварочный вращатель (позиционер МИНИ) один из самых компактных на рынке. При этом он достаточно мощный и надёжный.

Его небольшой вес 12 кг. даёт возможность использовать его на выездных работах. А небольшие габариты удобны при эксплуатации и хранении.

Высота от стола до патрона всего 20 см (при использовании в вертикальном положении без поворотного крепления).

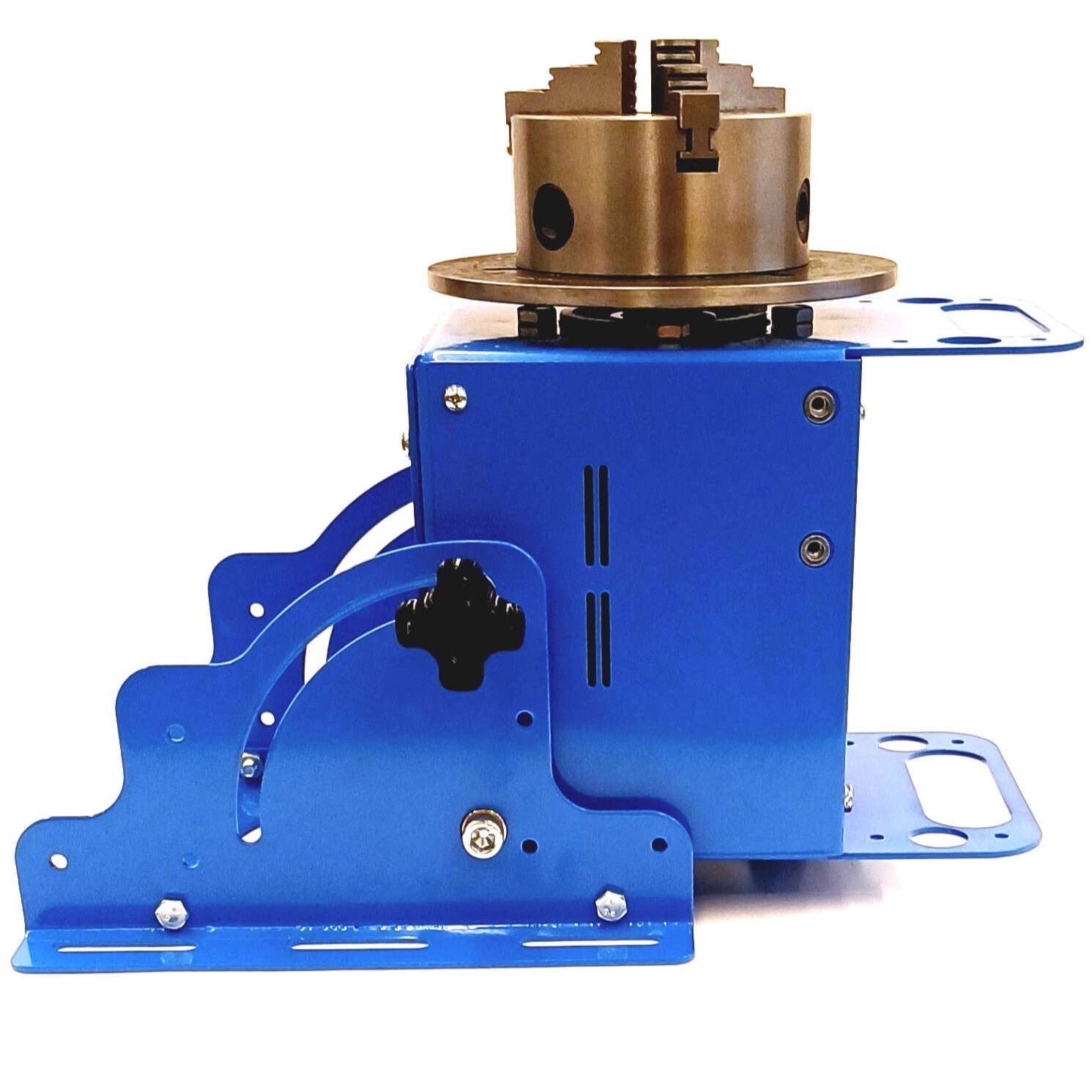

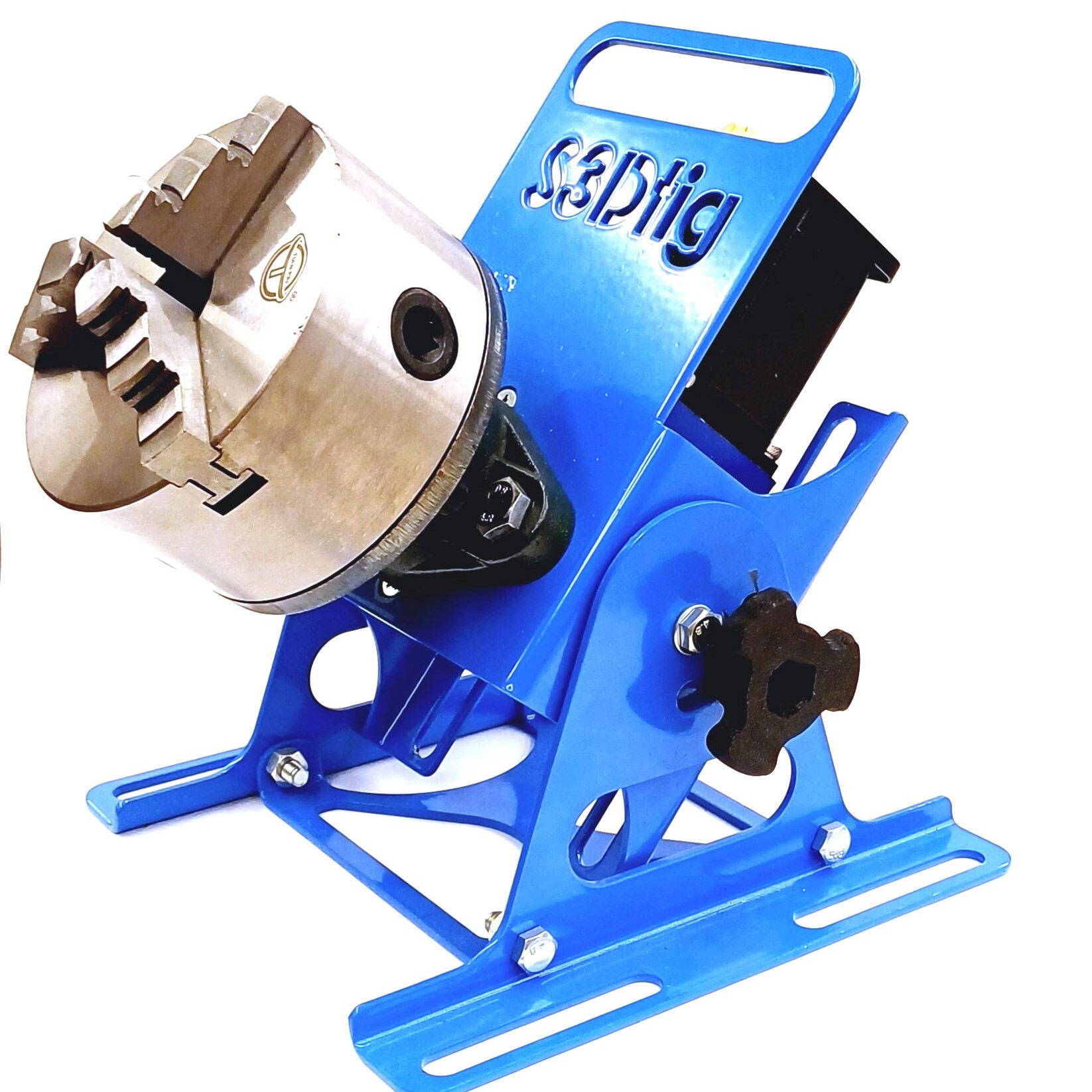

Поворотные кронштейны есть в комплекте. С помощью них можно использовать вращатель в горизонтальном положении и под углом. Они легко устанавливаются и снимаются при необходимости.

В стандартной комплектации установлен патрон 125мм с комплектом обратных кулачков.

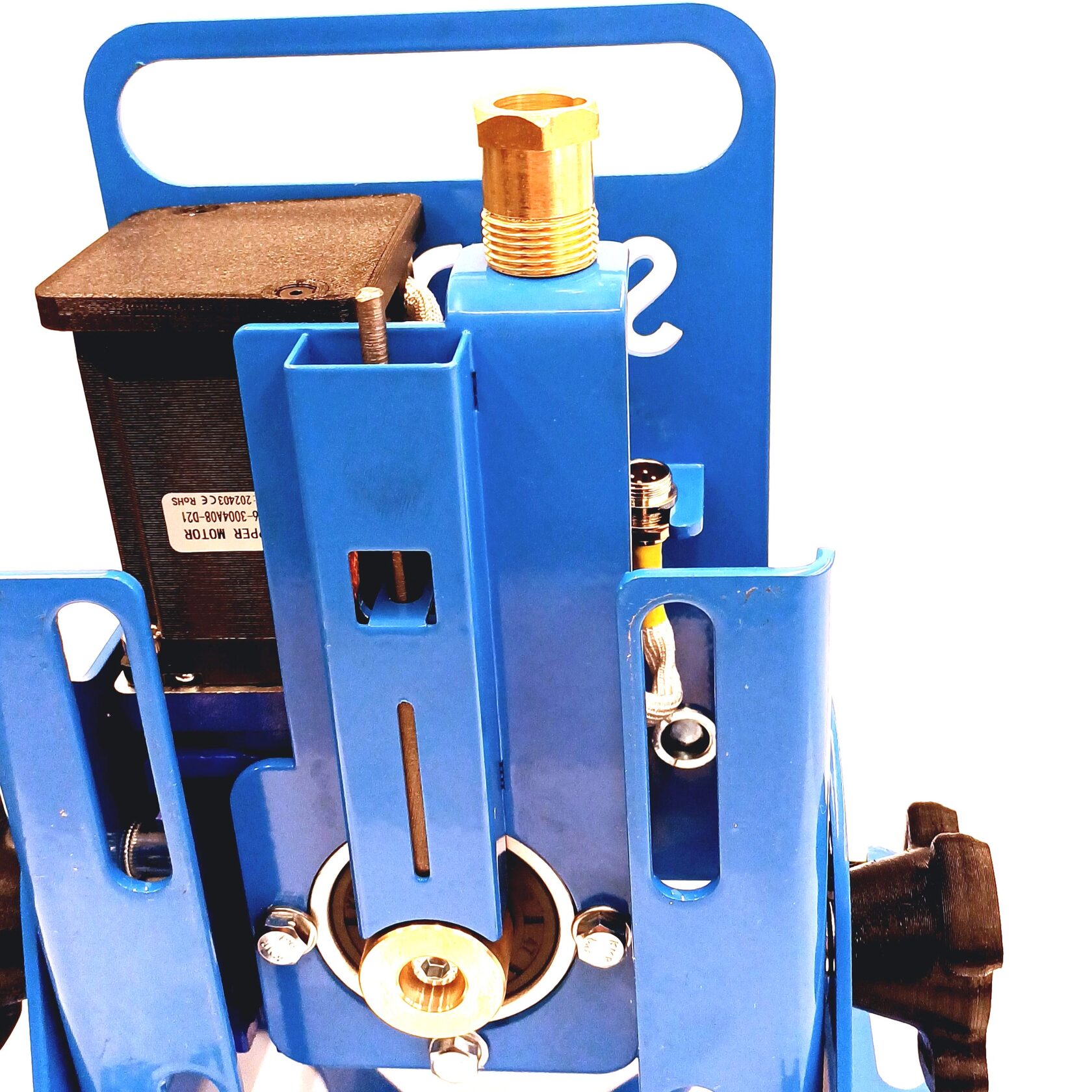

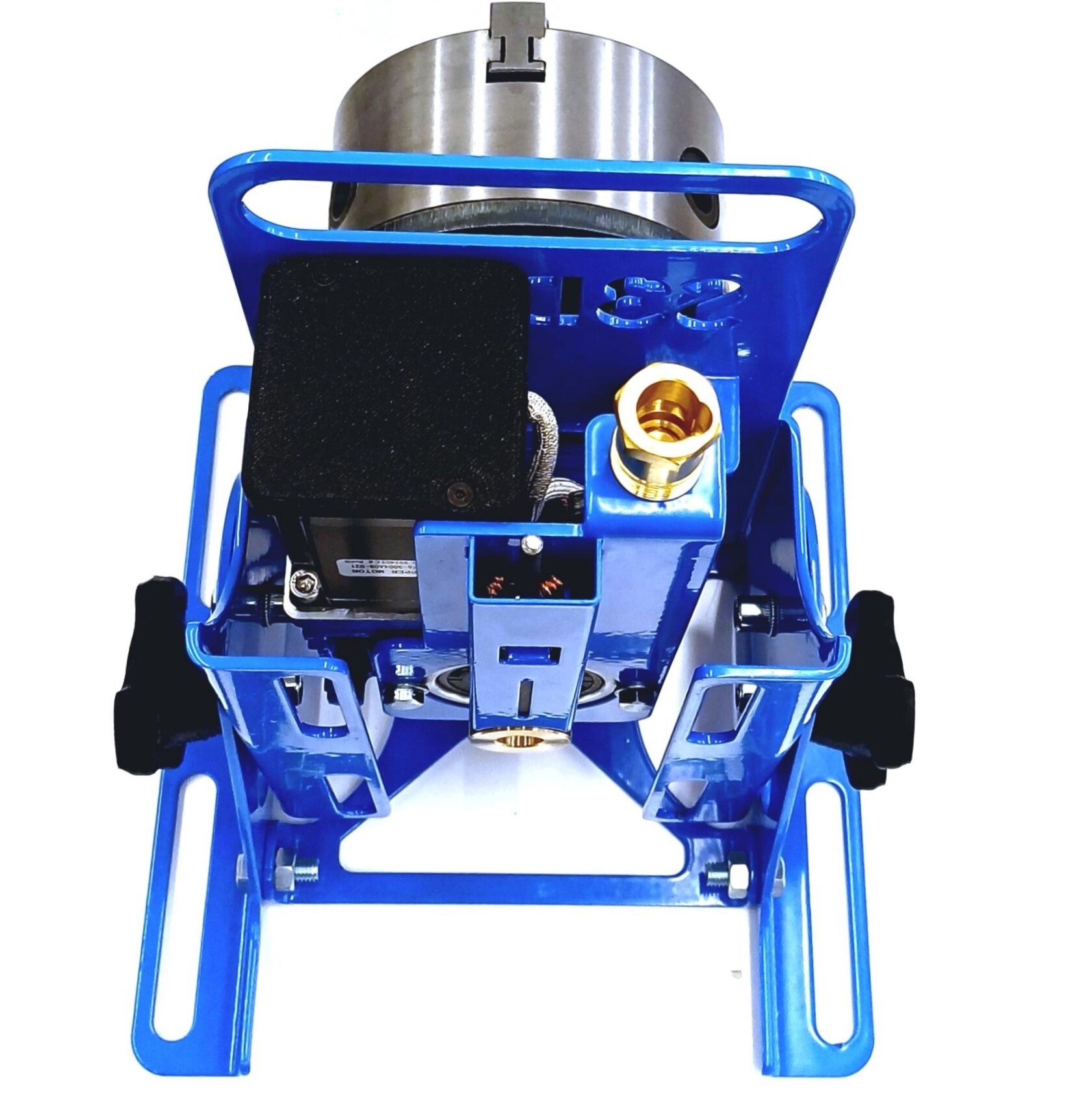

Токоприёмник выполнен в виде розетки для стандартных сварочных разъёмов. К нему можно подключиться как сварочными клещами, так и изготовить дополнительно кабель для надёжного подключения к сварочному аппарату (кабель не входит в стандартную комплектацию).

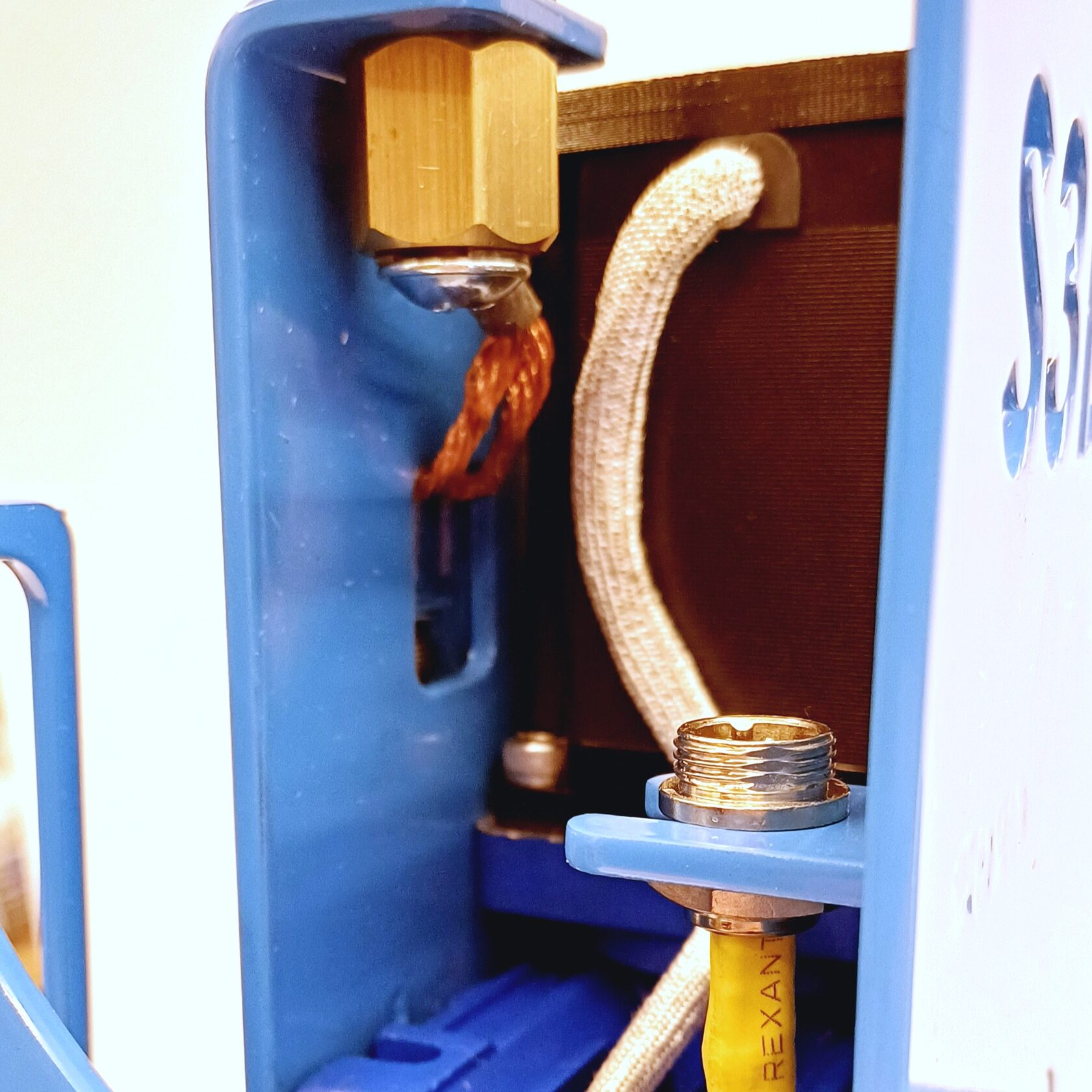

Силовой ток передаётся от разъёма к щётке через латунный токоприёмник напрямую на ось вращения редуктора и далее на патрон, минуя шестерни и подшипники редуктора.

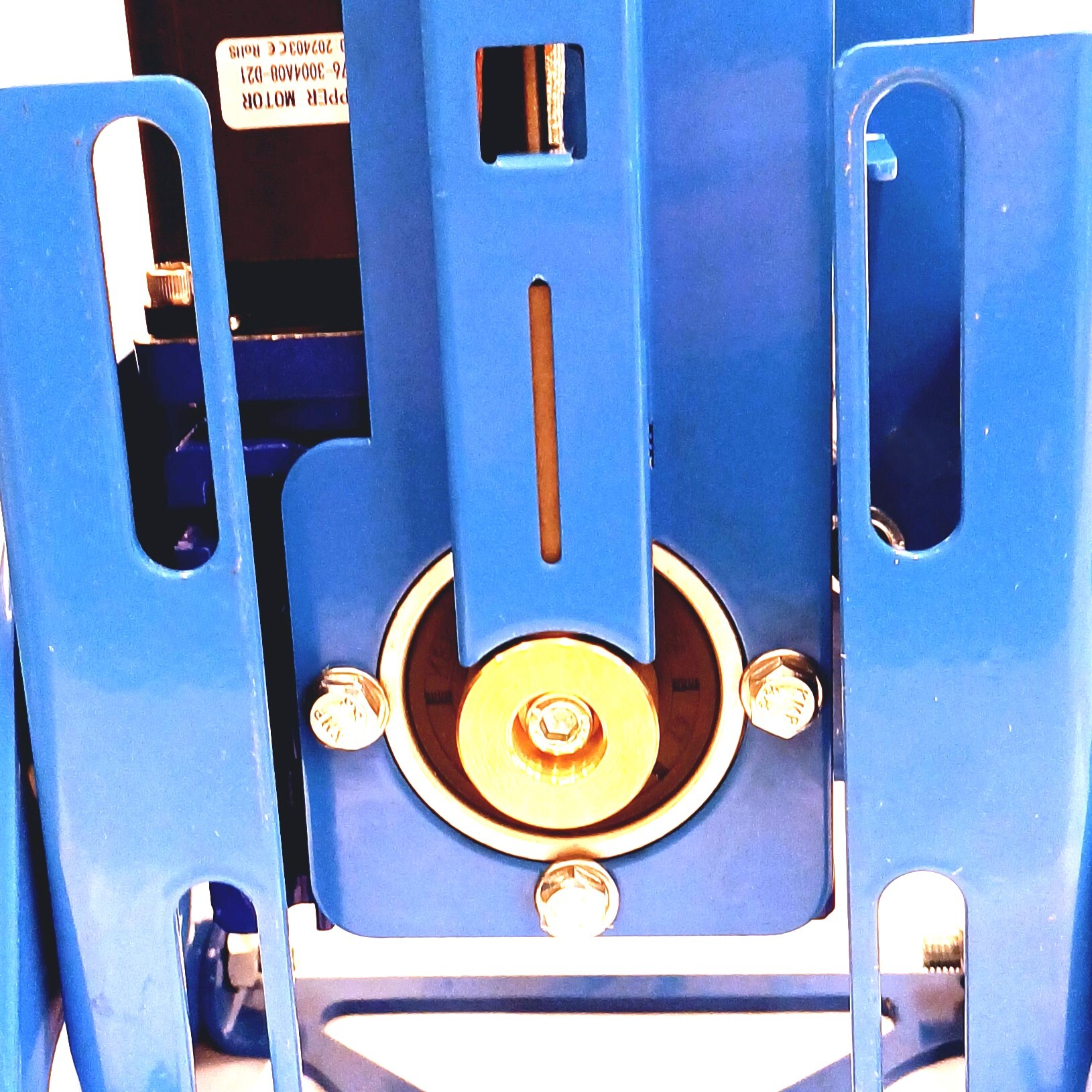

Для контроля износа щётки предусмотрено технологическое отверстие. Для токопередачи используется щётка ЭГ 12,5х25х50 (является расходным материалом, доступна в свободной продаже в специализированных магазинах).

Провода двигателя дополнительно защищены керамошнуром для защиты от сварочных брызг.

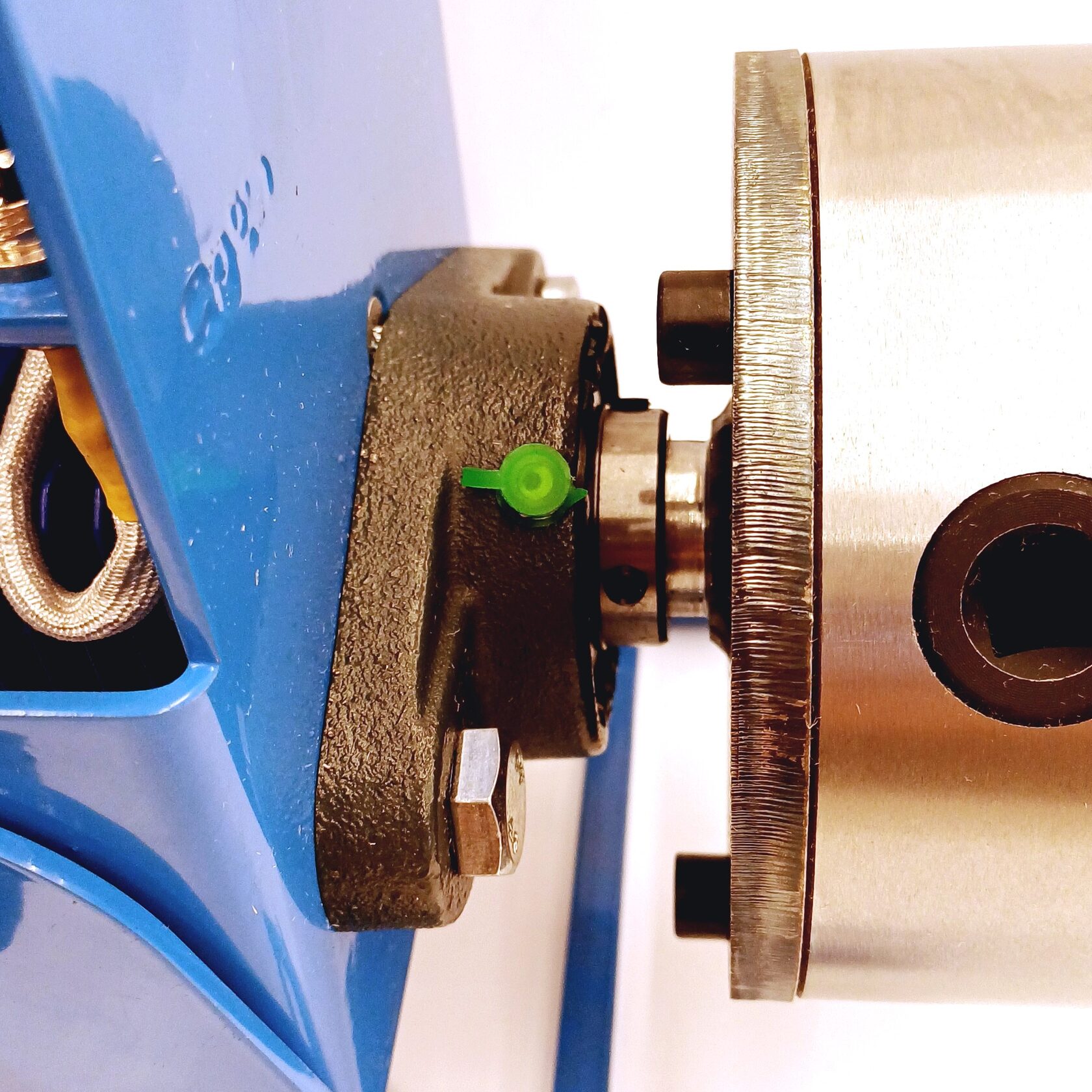

В качестве опоры фланца патрона установлен надёжный корпусной подшипник UCFL 205.

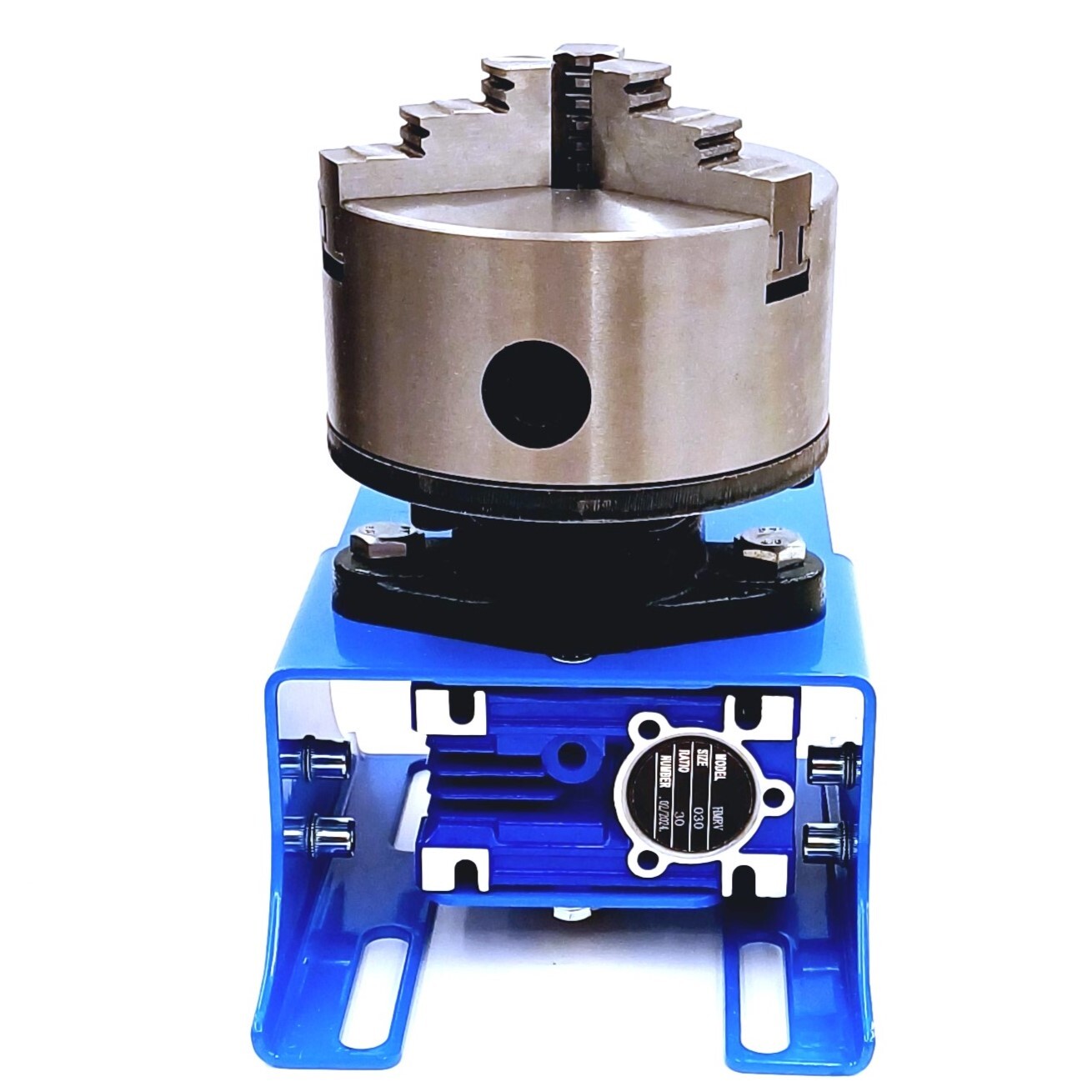

На вращатель установлен двигатель NEMA23, работающий совместно с червячным редуктором NMRV 030 с редукцией 1/30, что даёт высокий крутящий момент, несмотря на компактность двигателя.

Цифровой индикатор отображает точную скорость вращений от 0,1 до 9 об. мин. с шагом 0,05 об. мин.

Маленькую скорость вращения удобно использовать на деталях большого диаметра. Маленький шаг изменения скорости вращения удобен для тонкой настройки, особенно при использовании лазерного сварочного аппарата.

Включение вращения возможно тумблером на пульте управления или педалью (тумблер направлен на соответствующий силуэт педали, если она подключена к пульту).

Сварочный вращатель упакован в прочную коробку из фанеры и надёжно закреплён. Вероятность повреждения станка при транспортировке минимальна.

Габариты упаковки 25х25х38 см.

Вес 15 кг.
